Замена печатающей головки

Совместимые печатающие головки

Для получения более подробной информации о совместимых печатающих головках см. Печатающая головка.

Меры предосторожности при обращении с печатающей головкой

При работе с печатающей головкой соблюдайте следующие меры предосторожности.

Осторожно!

• В целях безопасности храните печатающую головку в местах, недоступных для детей.
• При случайном проглатывании чернил следует незамедлительно обратиться к врачу.
• Не прикасайтесь к печатающей головке сразу после печати. Печатающая головка сильно нагревается, что создает риск получения ожогов.

Внимание!

• Вокруг сопел извлеченной печатающей головки могут быть чернила. Соблюдайте осторожность при обращении с печатающей головкой во время замены. Чернила могут запачкать одежду.

• Упаковку печатающей головки следует вскрывать непосредственно перед ее установкой. После извлечения печатающей головки из упаковки следует незамедлительно установить ее на место. Если не установить печатающую головку сразу после вскрытия упаковки, сопла могут высохнуть, что может повлиять на качество печати.



Процедура замены

При необходимости замены печатающей головки выполните следующие действия.

Осторожно!

• При необходимости замены печатающей головки сразу после завершения печати следует подождать несколько минут, прежде чем приступить к выполнению соответствующей процедуры. Металлические компоненты печатающей головки нагреваются во время печати, что создает риск получения ожогов при прикосновении к ним.

Внимание!

• Во время замены печатающей головки можно запачкать руки. При замене следует пользоваться перчатками, поставляемыми в комплекте с новой печатающей головкой.

1. Убедитесь, что питание включено, затем откройте экран "НАЧАЛО".

   Если экран "НАЧАЛО" не отображается, нажмите кнопку НАЧАЛО (HOME).

2. Выберите Обслуживание (Maintenance) на экране "НАЧАЛО", затем нажмите кнопку OK.

   • ЖК-дисплей и панель управления

   Отображается экран Обслуживание (Maintenance).

3. Выберите Замена печатающей головки (Head replacement), затем нажмите кнопку OK.



   Появится экран подтверждения.

4. Подтвердите сообщение, выбрав Да (Yes), затем нажмите кнопку OK.

   Внимание!

   • Если в картридже для обслуживания недостаточно места, появится сообщение о необходимости замены картриджа для обслуживания. Следуйте инструкциям в сообщении, чтобы заменить картридж для обслуживания. В случае вывода этого сообщения использование принтера невозможно до замены печатающей головки на новую.
   • Если в чернильных контейнерах недостаточно чернил, появится сообщение о необходимости замены чернильных контейнеров. Следуйте инструкциям в сообщении, чтобы заменить чернильный контейнер. В случае вывода этого сообщения использование принтера невозможно до их замены на новые.

5. При отображении сообщения откройте верхнюю крышку.



   Чернила закачиваются внутрь. Это займет около 7 минут.

   После закачки чернил держатель печатающей головки (A) перемещается в положение замены, а на ЖК-дисплее отображаются указания по ее выполнению.

   Внимание!

   • Во время закачки чернил соблюдайте следующие меры предосторожности. В противном случае закачка может быть прервана и снова запущена, что приведет к большему расходу чернил принтером.

     • Не отключайте принтер от сети для отключения его питания.
     • Не открывайте крышку контейнера.
     • Не открывайте крышку для обслуживания.
     • Не перемещайте и не поднимайте принтер.
   • Не закрывайте верхнюю крышку до завершения замены печатающей головки.

6. Потяните вперед соединительный рычаг (C), одновременно нажимая кнопку Блокировка (Lock) (B), в соответствии с направлением стрелки на приведенном ниже рисунке.



   Внимание!

   • Не прикасайтесь к прозрачной пленке (D) и к белой ленте (E). Если эти компоненты загрязнятся из-за соприкосновения с бумагой или рукой, это может привести к повреждению принтера.



7. Откройте фиксирующий рычаг печатающей головки (F) до упора.



8. Извлеките печатающую головку, держась за рукоятку (G).



   Внимание!

   • Никогда не прикасайтесь к металлическим контактам (H) держателя печатающей головки. Кроме того, не допускайте скопления грязи на металлических контактах держателя печатающей головки. Это может привести к повреждению принтера.



   Примечание.

   • Утилизацию использованной печатающей головки следует производить в соответствии с местным законодательством.

9. Откройте упаковку, в которой содержится новая печатающая головка.

   Извлеките корпус головки из упаковки и снимите ленту.



10. Поднимите печатающую головку за рукоятку и снимите защитные колпачки (I) справа и слева.



    Внимание!

    • Печатающую головку следует всегда удерживать за рукоятку. Никогда не прикасайтесь к соплам (J) или металлическим контактам (K). Это может привести к повреждению печатающей головки и повлиять на качество печати.

    • Никогда не прикасайтесь к секции подачи чернил (L). Это может привести к возникновению проблем при печати.


    • Внутренняя поверхность защитного колпачка покрыта чернилами для защиты сопел. Будьте осторожны и не прикасайтесь к этим поверхностям во время снятия колпачков.
    • В печатающей головке содержатся чернила для защиты сопел. При снятии защитного колпачка рекомендуется удерживать его над корпусом головки, в котором находилась печатающая головка, или в другом безопасном месте, чтобы избежать расплескивания чернил и загрязнения одежды или окружающего пространства. Если чернила случайно разольются, вытрите их сухой тканью.
    • Если вам необходимо временно отложить печатающую головку перед ее установкой, поместите ее обратно в корпус головки в исходном положении. Размещение печатающей головки лицевой стороной вниз может привести к повреждению сопел или металлических контактов, что повлияет на качество печати.
    • Не следует устанавливать обратно защитные колпачки. Утилизируйте их в соответствии с местным законодательством.

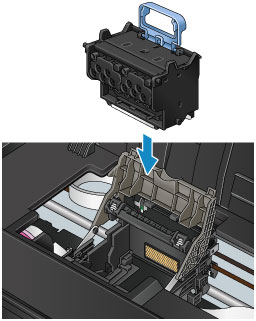

11. Аккуратно установите печатающую головку таким образом, чтобы сопла, металлические контакты и секция подачи чернил не касались держателя печатающей головки.



12. Закройте фиксирующий рычаг печатающей головки.



13. Закройте соединительный рычаг, пока он не встанет на место со щелчком.



14. Закройте верхнюю крышку.

    Выполняется закачка чернил в принтер. Это займет около 20 минут.

    После заполнения принтера чернилами отображается экран с подтверждением.

    Следуйте инструкциям в сообщении, отображающемся на ЖК-дисплее, чтобы отрегулировать положение печатающей головки.

    Внимание!

    • Во время заполнения системы чернилами ни в коем случае не извлекайте чернильный контейнер или картридж для обслуживания. Чернила при этом могут вытечь.

    • Во время заполнения системы чернилами соблюдайте следующие меры предосторожности. В противном случае заполнение системы чернилами может быть прервано и снова запущено, что приведет к большему расходу чернил принтером.

      • Не отключайте принтер от сети для отключения его питания.
      • Не открывайте крышку контейнера.
      • Не открывайте крышку для обслуживания.
      • Не перемещайте и не поднимайте принтер.

Примечание.

• После замены печатающей головки следует выполнить калибровку цвета.
